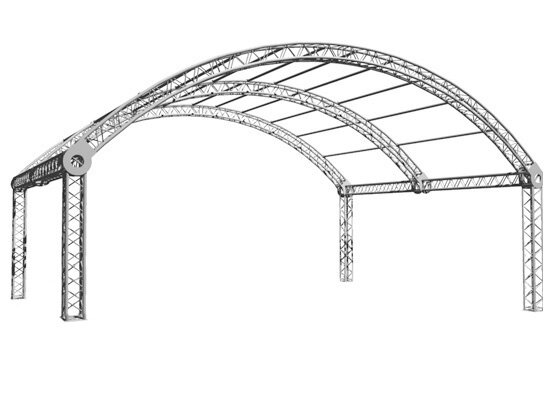

Sweettruss RD 8060 Varia Rundbogendach, für Bühnen bis 8x6m Grundfläche, Außenmaß (LxBxH): 8.91x6.91x4.74m

Artikelnummer: SETSWT00070

Kategorie: Messestände/Bühnen


10.379,18 €

inkl. 19% USt. , versandfreie Lieferung (Spedition)

sofort verfügbar

Lieferzeit: 1 - 7 Werktage

Stück


MADE IN GERMANY
Standsicherheitsnachweis optional erhältlich!
Ein Klassiker unter den Dachkonstruktionen.

Produktinformationen - Sweettruss RD 8060 Varia Rundbogendach
Ein Rundbogendach kann als elliptischer Querschnitt angesehen werden und ist im Vergleich zum Tonnendach weniger gewölbt. In diesem Fall setzt sich das Sweettruss RD 8060 Varia Rundbogendach aus dem Traversensystem der Marke Sweettruss zusammen. Es ist ein fertig zusammengestelltes Set, welches in vier verschiedenen Größen erhältlich ist und zu den jeweilig zugehörigen Bühnen passt.

Somit ist das Sweettruss RD 8060 Varia Rundbogendach sehr variabel in der Größe, wodurch es vermehrt bei Open Air Dachkonstruktionen zum Einsatz kommt und einen Teil von kompletten Bühnen für Festivals, Theater und Konzerten darstellt.

Die variable Größe des Sweettruss RD 8060 Varia Rundbogendach kann durch den unterschiedlichen Aufbau von Kreissegmenten und Vier-Punkt-Traversen bestimmt werden. Grundständig werden vier Bodenplatten mit integrierten Halbkonusverbindungen verbaut. Darauf aufbauend werden für die senkrechte Stabilität des Rundbogendaches vier Vier-Punkt-Traversen mit einer Größe von 2,5m benötigt.

Am oberen Ende dieser Traversen sitzt ein Cornerblock, in welchen ein Varia Corner eingebaut wird und der den Anschluss zu den Kreissegmenten sowie zu den waagrechten Traversen herstellt. Die waagerechten Traversen können optional in zweimal 2,0m oder in zweimal 3,0m pro Seite aufgebaut werden.

Der Aufbau der Kreissegmente kann von einem Kreissegment bis zu drei Kreissegmenten pro Bogen in einem Rundbogendach variiert werden. Insgesamt können drei Bögen, sprich neun Kreissegmente, für dieses Rundbogendach zum Einsatz kommen - für einen Vollkreis mit 12m Durchmesser werden 16 Segmente benötigt.

Alle Traversenteile des Sweettruss RD 8060 Varia Rundbogendaches werden inklusive der Konusverbindungen oder der Halbkonusverbindungen geliefert. Der Varia Corner setzt sich aus zwei Aluplatten, einem Kopfrahmen und vier Halbkonusverbindungen mit Bolzen und Splints zusammen. Die Bolzen und Splints sind beim Cornerblock ebenso inklusive.

Die Vier-Punkt-Traverse besteht aus 50 x 2mm Tragrohren und 20 x 2mm Füllstäben und ist aufgrund dessen leicht und optisch sehr ansprechend. Die Außenmaße des Vier-Punkt-Fachwerks beträgt 290mm und ist mit den Marken Eurotruss und Globaltruss kompatibel.

Insgesamt hat das Sweettruss RD 8060 Varia Rundbogendach die Außenmaße 8,91m in der Länge, 6,91 m in der Breite und 4,74 m in der Höhe.

Die Planenträger sind nicht im Lieferumfang enthalten, bitte separat bestellen.


MADE IN GERMANY
Standsicherheitsnachweis optional erhältlich!

Ein Klassiker unter den Dachkonstruktionen.
Produktinformationen - Sweettruss RD 8060 Varia Rundbogendach

Ein Rundbogendach kann als elliptischer Querschnitt angesehen werden und ist im Vergleich zum Tonnendach weniger gewölbt. In diesem Fall setzt sich das Sweettruss RD 8060 Varia Rundbogendach aus dem Traversensystem der Marke Sweettruss zusammen. Es ist ein fertig zusammengestelltes Set, welches in vier verschiedenen Größen erhältlich ist und zu den jeweilig zugehörigen Bühnen passt.

Somit ist das Sweettruss RD 8060 Varia Rundbogendach sehr variabel in der Größe, wodurch es vermehrt bei Open Air Dachkonstruktionen zum Einsatz kommt und einen Teil von kompletten Bühnen für Festivals, Theater und Konzerten darstellt.

Die variable Größe des Sweettruss RD 8060 Varia Rundbogendach kann durch den unterschiedlichen Aufbau von Kreissegmenten und Vier-Punkt-Traversen bestimmt werden. Grundständig werden vier Bodenplatten mit integrierten Halbkonusverbindungen verbaut. Darauf aufbauend werden für die senkrechte Stabilität des Rundbogendaches vier Vier-Punkt-Traversen mit einer Größe von 2,5m benötigt.

Am oberen Ende dieser Traversen sitzt ein Cornerblock, in welchen ein Varia Corner eingebaut wird und der den Anschluss zu den Kreissegmenten sowie zu den waagrechten Traversen herstellt. Die waagerechten Traversen können optional in zweimal 2,0m oder in zweimal 3,0m pro Seite aufgebaut werden.

Der Aufbau der Kreissegmente kann von einem Kreissegment bis zu drei Kreissegmenten pro Bogen in einem Rundbogendach variiert werden. Insgesamt können drei Bögen, sprich neun Kreissegmente, für dieses Rundbogendach zum Einsatz kommen - für einen Vollkreis mit 12m Durchmesser werden 16 Segmente benötigt.

Alle Traversenteile des Sweettruss RD 8060 Varia Rundbogendaches werden inklusive der Konusverbindungen oder der Halbkonusverbindungen geliefert. Der Varia Corner setzt sich aus zwei Aluplatten, einem Kopfrahmen und vier Halbkonusverbindungen mit Bolzen und Splints zusammen. Die Bolzen und Splints sind beim Cornerblock ebenso inklusive.

Die Vier-Punkt-Traverse besteht aus 50 x 2mm Tragrohren und 20 x 2mm Füllstäben und ist aufgrund dessen leicht und optisch sehr ansprechend. Die Außenmaße des Vier-Punkt-Fachwerks beträgt 290mm und ist mit den Marken Eurotruss und Globaltruss kompatibel.

Insgesamt hat das Sweettruss RD 8060 Varia Rundbogendach die Außenmaße 8,91m in der Länge, 6,91 m in der Breite und 4,74 m in der Höhe.

Die Planenträger sind nicht im Lieferumfang enthalten, bitte separat bestellen.

Bundle Komponenten:

  • 32x Zylinderkopf Innensechskantschraube M12x30mm
  • 6x Schraube 6 KT, 8.8, M122x Sweettruss KV4/290-100 Traverse, 1m
  • 2x Sweettruss KV4/290-200 Traverse, 2m
  • 4x Sweettruss KV4/290-250 Traverse, 2.5m
  • 2x Sweettruss KV4/290-300 Traverse, 3m
  • 4x Sweettruss KV4/290-BP Bodenplatte
  • 6x Sweettruss KV4/290-CO Cornerblock
  • 12x Sweettruss KV4/290-K12 Kreissegment 22.5°,Ø12m
  • 6x Sweettruss KV4/290-VC Varia Corner
  • 16x Unterlagscheibe M12 13/37

Versandgewicht:410,00 Kg
