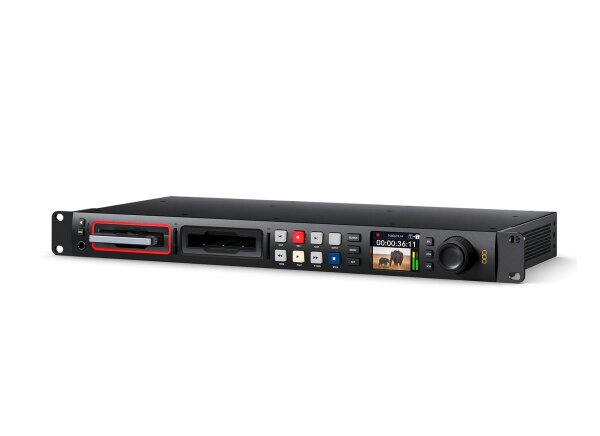

Blackmagic Design HyperDeck Studio HD Pro SSD-Rekorder
Der eine Rackbreite messende HyperDeck Studio HD Pro von Blackmagic Design bietet alle Features des Plus-Modells und mehr, weil er Platz für extra Features hat. Das größere Modell hat zusätzlich zu den zwei SD-Kartenslots der kleineren Modelle zwei SSD-Slots. So lassen sich Ihre Datenträger unmittelbar für verschiedene HyperDeck Studio Modelle einsetzen. Sie verfügen über schicke Transporttasten und einen metallenen Suchlaufregler mit elektronischer Kupplung, die im Shuttle-Modus die Drehbewegung verlangsamt. Über dedizierte Tasten bestimmen Sie die Jog-, Shuttle- und Scroll-Modi des Suchlaufreglers. Der extra Platz auf der Rückseite wurde für ein Upgrade der Timecode-Anschlüsse zu XLR-Verbindern genutzt.
Features
- Professioneller HyperDeck Recorder
- SSD-Slots zur Aufnahme und Wiedergabe mit SSDs
- Kartenslots für SD- und schnellere UHS-II-Karten
- Metallener Suchregler mit elektronischer Kupplung
- Frontlautsprecher: Tonkontrolle auf Tastendruck
- Datenträgerstatus in animierter Anzeige
- Hochwertige MAZ-artige Steuerungstasten
- LC-Display für Video, Transportsteuerung, Audiopegelmeter und Menüs
- Eingebautes AC-Netzteil für 100-240V
- Remote In/Out: RS-422-Steuerung, Durchschleifung an mehrere Decks
- Referenz In/Out: Für internen Taktgenerator zur Deck-Synchronisierung
- Timecode In/Out: Anschlüsse für intern generierten Timecode
- 6G-SDI-Video: Unterstützt SD- und HD-Formate bis 1080p/60 und ProRes bis 2160p/30
- DC-Strombuchse: Broadcasttauglicher 4-poliger 12V-Stromanschluss
- 1G-Ethernet: Für Fernsteuerung und Dateiübertragung
- USB-C: Zum Aufzeichnen auf externe Laufwerke oder Disk-Arrays
- SDI-Monitorausgang: 3G-SDI-Ausgang fürs Monitoring mit Overlays
- HDMI In/Out: Aufnahme und Wiedergabe auf Kameras, Projektoren und TVs
Technische Daten
Anschlüsse
- SDI-Videoeingänge: 1
- SDI-Videoausgänge: 2
- SDI-Monitorausgänge: 1
- SDI-Raten: 270 Mbit, 1,5 G, 3 G, 6 G
- HDMI-2.0-Videoeingänge: 1
- HDMI-2.0-Videoausgänge: 1
- Eingebauter Lautsprecher: 1 Mono
- Audio-Ausgang: 1 x 6,35-mm-Kopfhörerbuchse
- Bildschirm: 2,2-Zoll-LCD
- Timecode-Anschlüsse: 1 XLR-Eingang, 1 XLR-Ausgang
- Referenzanschlüsse: 1 BNC-Eingang, 1 BNC-Ausgang für Tri-Sync oder Black Burst
- SDI-Audioeingänge: 16 eingebettete Audiokanäle
- SDI-Audioausgänge: 16 eingebettete Audiokanäle
- HDMI-Audioeingänge: 8 eingebettete Audiokanäle
- HDMI-Audioausgänge: 8 eingebettete Audiokanäle
- Fernsteuerung: 1 RS-422-Eingang, 1 RS-422-Ausgang
- Konfiguration des Rekorders: über die Benutzeroberfläche oder das Blackmagic HyperDeck Ethernet Protocol
- Ethernet: 1 Gbit/s
- Computerschnittstelle: 1 USB-C 3.0 (bis 5Gb/s) für Aufzeichnung auf externe Laufwerke, Webcam-Ausgabe, Softwarekonfiguration und -Updates
Normen
- SD-Videonormen: 525i/59,94 NTSC; 625i/50 PAL
- HD-Videonormen: 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
- 2K-DCI-Videonormen: 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI, 2Kp/29,97 DCI; 2Kp/30 DCI
- Ultra-HD-Videonormen: 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30
- 4K DCI Video Standards: 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI
- SDI‑Konformität: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2084 und SMPTE 2108-1
- Unterstützte SDI-Metadaten: HD RP188 und Closed Captioning CEA-708. HDR-Metadaten werden via SDI unterstützt
- Unterstützte HDMI‑Formate: 525i/59,94 NTSC; 625i/50 PAL, 720p/50; 720p/59,94; 720p/60, 1080i/50; 1080i/59,94; 1080i/60, 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60, 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI, 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97, 2160p/30, 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI
- Audioabtastung: Standard-Fernsehabtastrate von 48 kHz und 24 Bit
- Videoabtastfrequenz: 4:2:2 YUV
- Farbgenauigkeit: 10 Bit
- Farbräume: Rec. 601, Rec. 709, Rec. 2020. 33-Punkt-3D-LUTs können auf den SDI-Monitorausgang angewendet werden
- HDR-Unterstützung: Hybrid-Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
- Multirate-Unterstützung: Automatische Erkennung von SD, HD und 6G-SDI.
- Kopierschutz: über den HDMI-Eingang können keine kopiergeschützten HDMI-Quellen aufgezeichnet werden. Informieren Sie sich vor der Aufzeichnung oder Verbreitung von Inhalten immer über das Urheberrecht.
Medien
- Medien: 2 x 2,5-Zoll-Laufwerksschächte, 2 SD-Kartenschächte, 1 USB-C-3.0.-Erweiterungsport für externe Aufzeichnungen in SD, HD, 2K DCI, Ultra HD und 4K DCI
- Medientyp: SATA-II oder SATA-III 2,5-Zoll Solid-State-Datenträger UHS-I- und UHS-II-SD-Karten
- Speicherträgerformat: Formatiert Medien in den Dateisystemen ExFAT (Windows/Mac) oder HFS+ (Mac)
Unterstützte Codecs
- ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime in allen Formaten bis 2160p/30 Wiedergabe nur in ProRes 4444 QuickTime bis 1080p/60; automatische Verteilung von Fill-and-Key-Signalen über SDI-Ausgänge A und B DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF in 720p- und 1080p-HD-Formaten bis 60 fps DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF in 2K-DCI- und 2160p-Formaten bis 30 fps H.264 SDI 4:2:2 10 Bit, H.264 High 4:2:0 8 Bit, H.264 Medium 4:2:0 8 Bit, H.264 Low 4:2:0 8 Bit in allen Progressive-Formaten bis 1080p/60
Steuerung
- Integriertes Bedienfeld: 16 Tasten, Suchlaufregler mit elektronischer Kupplung und 2,2-Zoll-Farbdisplay für die Transport- und Gerätesteuerung
- Externe Steuerung: RS-422-Decksteuerung, SDI-Start/-Stop, Timecode Run. Mit Blackmagic HyperDeck Ethernet Protocol Unterstützt Remote-Dateiuploads per FTP
Software
- Inbegriffene Software: Blackmagic OS, Blackmagic HyperDeck Setup, Produktsoftware-Upgrades werden beim Hochfahren oder per Blackmagic HyperDeck Setup über den USB-Port geladen
Betriebssysteme
- Mac Catalina 10.15, Mac Big Sur 11.1 oder höher
- Windows 10, 64 Bit
Bildschirme
- Eingebautes 2,2-Zoll-LCD fürs Monitoring von Video, Audio und Timecode sowie für Menüeinstellungen
- LED-Lichtumrandung um die SSD-Schächte und LED-Indikatoren über den SD-Kartenschächten
Strombedarf
- Stromversorgung: 1 integriertes AC-Netzteil für 100-240 V, 50/60 Hz, 1 vierpolige XLR-Buchse für externe 12V-DC-Stromversorgung oder Akkuaufladung
- Stromverbrauch: Maximal 100 Watt
Zubehör
- Optionales Zubehör: HyperDeck Extreme Control
Physische Installation
Umgebung
- Betriebstemperatur 0-40 °C
- Lagerungstemperatur -20-60 °C
- Relative Luftfeuchtigkeit 0-90 % nicht kondensierend
Physische Spezifikationen
- Maße(LxBxH): 482x236,4x44,2mm
- Gewicht: 2,11 kg
Lieferumfang
- 1x Blackmagic HyperDeck Studio HD Pro
